custom audio japan ac/dc station ver.2 어댑터 추천

Question

제가 caj ad/dc station ver.2를 중고품으로 구했는데 어댑터가 없어서 하나 살려는데 추천좀 해주세요!

Accepted Answer

Custom Audio Japan AC/DC Station ver.2 DC9V Power Supply | Reverb UK

custom audio japan ac/dc station ver.2 이 제품은 외부 어댑터에서 110V를 9V~12V AC (교류) 로 낮추어 받아서 이를 4개의 출력에 9V DC 로 변환시켜 출력하는 파워 서플라이 형태의 제품입니다.

이 제품 뚜껑을 열어 보면 캐퍼시터와 다이오드만 있는 AC-->DC 변환 하는 구조로 되어 있습니다.

Custom Audio Japan AC/DC Station ver.2 DC9V Power Supply w/Genuine AC Adapter | Reverb

AC to DC Converters: Features, Design & Applications

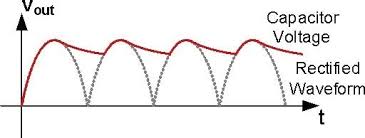

캐퍼시터와 다이오드 만으로는 아시다시피 완전한 직류가 되지 않고 파형이 있는 직류가 되어서 이펙터에 공급되는 전원이 Fluctuation 되기 때문에 이 제품 보다는 정류회로를 통해 직류 전력을 출력하는 제대로된 파워 서플라이를 사용하시는 것을 추천드립니다. 이 제품의 출력 전력은 다이오드에서 아래표의 점선 파형으로 나오는 출력을 캐퍼시터를 통해 일부 전력이 떨어지지 않게 보정합니다만 아래 보시다 시피 전력이 지속적으로 톱니 모양으로 (묽은 선) 출력되어 이펙터 회로에 영향이 좋지 않습니다.

AC to DC Converters: Features, Design & Applications
